Apresentação

O modelo de arsenal põe em evidência toda a estrutura de construção do liame e o encaixe entre peças. Contém as peças constitutivas da ossada, segundo as formas resultantes da investigação documental e as dimensões dadas pelo protótipo geométrico.
Pretende-se conduzir a construção cotejando, tendo em conta a especificidade das técnicas de construção usadas em modelismo, as fases e o processo de produção de um navio dos Descobrimento tal como o descrevem os nossos tratadistas dos finais do Séc. XVI e princípios do Séc. XVII, Fernando Oliveira, João Baptista Lavanha e Manuel Fernandes.
Este modelo será construído à escala 1/48 em cerejeira americana (prunus serotina).
As fases evolutivas do processo de construção seguem esta ordem:

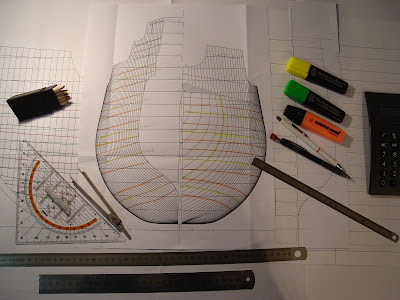

-1- Preparaçao dos planos tendo em conta as alterações decorrentes da análise do protótipo geométrico


-2- Construção do estaleiro que vai servir de berço provisório e de apoio a todas as fases do trabalho e preparação das madeiras
-3- Desenho corte e montagem das partes constitutivas da quilha com as respectivas escarvas bem como as peças do cadaste e da roda de proa -4-Desenho e corte das balizas -5-Colocação da baliza mestra e das restantes balizas para a vante e para a ré até às almogamas
-6- Aplicação do enchimentos na vante e na ré -7- Polimento externo e interno do casco

BREVEMENTE

  • Aplicação da sobre-quilha, carlingas dos mastros, escoas e o cintado
    Forro do costado a bombordo
  • Colocação dos dormentes, vaus, pés de carneiro e metade do forro do convés (da mediania até ao trincaniz de bombordo)
  • Forro da amurada de bombordo, aplicação do talabardão de bombordo bem como algumas estruturas do convés e do castelo da popa
  • Colocação do leme e respectivas ferragens
